ZWO AM5 N Harmonic EQ/AZ Montáž s harmonickou převodovkou GEN.II
Kód produktu: M240980
![ZWO ZWO](https://dalekohledy-mikroskopy-cz.s1.cdn-upgates.com/_cache/0/f/0fb1cceae35928b089b79ad12313cf37-zwo.jpg)
EQ/AZ montáž s vysokou stabilitou a přesností.
Díky harmonickému převodu není potřeba protizávaží.
Nová verze montáže AM5N - podporuje Bluetooth propojení aplikace a horní část montáže (sedlo) má konektory DC a USB-C.
PEC +/- 10"
Max. nosnost 15kg, se závažím (není v sadě) až 20kg.
Hmotnost pouhých 5,5kg.
Montáž je dodávaná bez stativu.
Zásilka obsahuje 1 balík o hmtonosti cca 8,5kg.
Více
EQ/AZ montáž s harmonickou převodovkou. Při vysoké nosnosti není potřeba používat protizávaží.
Nová verze úspěšné montáže AM5
- Vyšší nosnost - bez závaží 15kg.
- PEC <+/- 10"
- Komunikace: USB / WiFi / Bluetooth
- Konektory DC a USB-C na horní části (sedlo)
Hmotnost montáže je 5,5kg. V této verzi je dodávaná bez stativu. Na spodní části je otvor se závitem 3/8" pro umístění na pevný stabilní stativ. Jako příslušenství lze dokoupit stativ ZWO TC40. Případně můžete zvolit verzi přímo se stativem.
Nosnost montáže je 15kg. Pokud přidáte volitelné protizávaží (rameno a závaží nejsou součástí), pak až 20kg.
Lze použít v ekvatoriálním režimu pro astrofotografii a v altazimutálním režimu pro vizuální pozorování.
Součástí je ruční ovladač a aplikace pro ovládání pomocí WiFi / Bluetooth - nejsou potřeba žádné další kabely.
Navrženo pro astrofotografii s velmi vysokou přesností sledování - každá montáž je před dodáním kontrolována společností ZWO.
Automatické navádění ST-4 pro dlouhé expozice.
Montáž lze použít na jakémkoli místě na Zemi, od rovníku po póly - ideální cestovní montáž.
GoTo, Live Preview a mnohem snadněji ovladatelné přes smartphone - ideální i pro ASIAIR.
Kompatibilní s ASCOM (protokol LX200).
Kompaktní ruční ovladač pro bezdrátové ovládání je součástí dodávky.
Azimutální i rovníková montáž
Montáž AM5 lze provozovat v ekvatoriálním nebo azimutálním režimu. Pro astrofotografii se používá rovníkový režim. Montáž musí být co nejpřesněji nastavena na nebeský pól. Pro vizuální pozorování nebo fotografování Měsíce a planet stačí režim altazimutální. Montáž je připravená k použití během několika minut. Stavový indikátor ukazuje, v jakém režimu se montáž nachází: Červená představuje rovníkový režim a zelená představuje režim altazimutální.
Harmonická převodovka
Běžné rovníkové montáže německého typu potřebují protizávaží k vyvážení hmotnosti dalekohledu. To je jediný způsob, jak zajistit jejich správnou funkci. AM5N využívá pohon s harmonickou převodovkou, který nevyžaduje protizávaží do hmotnosti dalekohledu 15kg. Díky tomu je AM5N lehčí, kompaktnější a snadněji se ovládá. Pouze u těžších teleskopů doporučujeme dokoupit protizávaží, aby byla montáž a stativ v rovnováze.
Zaručená nízká periodická chyba
ZWO kontroluje a měří každou montáž AM5 před dodáním a zaručuje periodickou chybu ("PE") menší než +/-10 obloukových sekund. K periodické chybě dochází velmi pomalu, takže autoguider má dostatek času ji opravit. Držák má samozřejmě samonaváděcí rozhraní ST-4. Pomocí ASIAIR nebo jiného softwaru lze PE snížit také elektronicky.

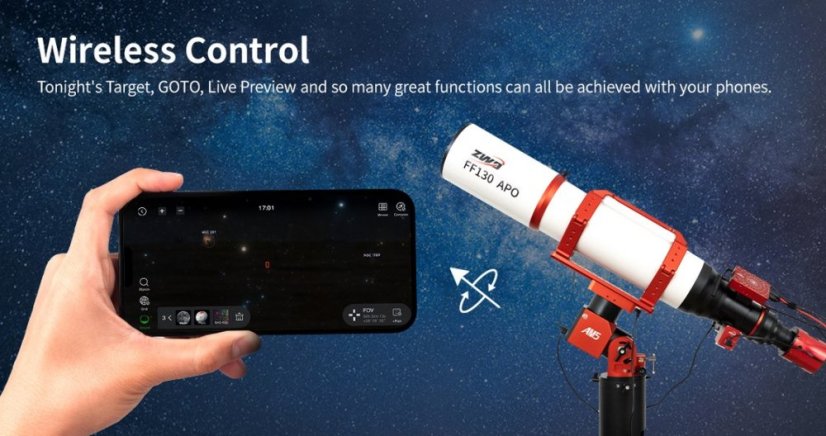

Snadné ovládání bez propojovacích kabelů
Všechny funkce montáže lze ovládat pomocí smartphonu. Samozřejmě, AM5N funguje obzvláště dobře s ASIAR od ZWO. S ASIAIR lze vše od kamery přes automatické navádění až po montáže ovládat pomocí aplikace z chytrého telefonu nebo tabletu. Montáž lze ovládat také pomocí ručního ovladače bez chytrého telefonu. Ruční ovladač funguje samozřejmě i bezdrátově.
Poznámka:
Na bočním panelu montáže AM5 je připevněna lišta, která je určená pro uchycení polárního hledáčku nebo laserového ukazovátka. Není vhodná pro připevnění ASIAR boxu, protože jak kabely, tak anténa ASIAIR mohou být přimáčknuté a poškozené a nemusí pracovat spolehlivě.
Zde je pár odkazů na názorná videa s použitím této montáže:
- Peter Zelinka "Easy 2023 Deep Space Workflow | ZWO AM5 + ASIAir"
- Galactic Hunter "ZWO AM5 Review : Our New Favorite Astrophotography Mount"
- AstroBackyard "A NEW ERA of Astrophotography"
- Nebula Photos "HARMONIC DRIVE Mounts Showdown! HEM27 vs. AM5"
Mnoho otázek a odpovědí můžete najít na foru uživatelů ZWO: ZWO User Forum
Balení obsahuje: montáž, ruční ovladač s kabelem, USB kabel, pouzdro, návod.
PARAMETRY:
Montáž | hybridní rovníková |
Max. nosnost |
15kg, bez závaží 20kg se závažím (není součástí) v závislosti na ohniskové délce a průměru doporučuje se pro teleskopy do průměru 8" |
Hmotnost montáže | 5.5kg |
Materiál | celokovové provedení, litina + CNC obrobek, červený eloxovaný povrch |
Vnější úprava povrchu | červený elox |
Typ převodu | Harmonická převodovka + synchronní pás (převod 300:1) |
PEC | < +/- 10" |
Čas cyklu PEC | 288s |
Převodový systém osa R.A. | NEMA 42 krokový motor (100:1) + harmonická převodovka typ č. 17 s vestavěnou brzdou |
Převodový systém osy DEC. | NEMA 35 krokový motor (100:1) + harmonická převodovka typ č. 17 |
Rozsah zeměpisné šířky | 0º ~ 90º |
Nastavení azimutu | ± 6º |
Polární hledáček | není součástí |
Nastavení vodoroviny | bublinková vodováha |
Ruční ovladač | ano, bezdrátový |
Sledování | automaticky |
Rychlosti otáčení | 0,5x,1×,2×,8×,20×,60×,720×,1440, MAX(6º/s) |
Rozlišení kroku motoru | 0,17" |
Napájení |
vstup: jack 5,5/2,1 (12V DC, >3A) výstup: jack 5,5/2,1 (12V DC, <5A) |
Spotřeba |
Standby: 12V@0,5A Tracking: 12V@0,7A GoTo: 12V@1,2A |
Adapter napájení | 12V/3A, jack 5.5/2.1mm - není součástí |
Zastavení po vypnutí napájení | elektronická třecí brzda v RA ose |
Wi-Fi | vestavěná |
Komunikační port | Wi-Fi / USB / Bluetooth |
Port pro autoguiding | ano, (ST-4 kompatibilní) |
Stativ | bez stativu |
Závit tyče pro závaží | M12x1.75, průměr tyče 20mm (není součástí sady) |
Drážka pro teleskop | Duo - Vixen-typ + Losmandy-D |
Provozní teplota | -15ºC ~ 40ºC |
Záruka | 2 roky |
Tutorial k montáži od Peter Zelinka:
