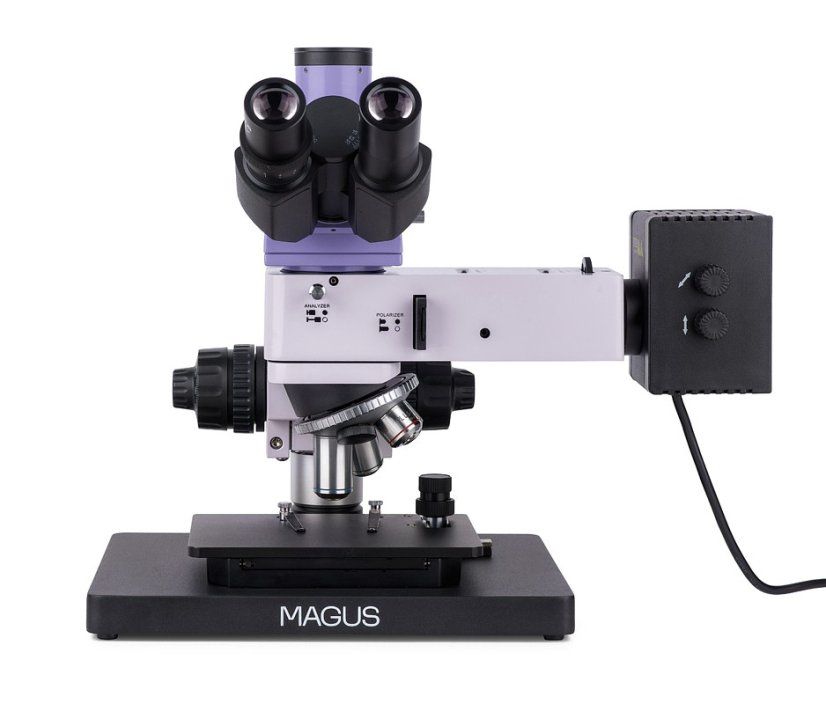

Magus Metal D630 HAL 50-500x + kamera + LCD
Metalurgický mikroskop MAGUS Metal D630 LCD s odraženým světlem se používá ke zkoumání mikrostruktury neprůhledných objektů libovolné výšky a velikosti. Předmětem studia jsou kovy, slitiny, polovodiče a nátěrové hmoty. Dostupné mikroskopické techniky: světlé pole a polarizované světlo. Jednou z výhod mikroskopu jsou jeho kompaktní rozměry, díky nimž je ideální pro laboratoře s omezeným pracovním a skladovacím prostorem. Mikroskop MAGUS Metal D630 LCD je vynikající volbou pro průmyslová odvětví, výzkumná centra a univerzitní pracoviště.
Digitální fotoaparát
Digitální fotoaparát MAGUS CHD20 je vybaven 2 Mpx snímačem a vytváří realistické snímky Full HD v rozlišení 1920x1080 px. Fotoaparát se vyznačuje vysokou citlivostí na světlo, která je vhodná pro práci při zářivkovém světle. Díky použití mozaikových filtrů základních barev R, G, B je dosaženo nízkého tmavého proudu a čistého obrazu. Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez počítače. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Pro připojení fotoaparátu k počítači je k dispozici další rozhraní USB 2.0. Video se nahrává rychlostí 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní. Fotoaparát kombinuje vysoký počet snímků za sekundu a velkou šířku pásma HDMI, a proto jsou videa živá bez zamrzání nebo mezer mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.
Monitor
Monitory MAGUS MCD pracují v kombinaci s fotoaparáty MAGUS CHD a tvoří kompletní zobrazovací systém pro mikroskopy MAGUS.
Připojení k fotoaparátu probíhá prostřednictvím jeho rozhraní HDMI. Monitor zobrazuje obrázky v reálném čase. Jeho IPS LCD displej má široký pozorovací úhel, vysoký jas a dobrý kontrast. Při pohledu na obrazovku i z velkého úhlu není obraz zkreslený. Velikost obrazovky je 13,3".
Monitor lze nainstalovat na vodorovnou plochu pomocí skládacího stojanu nebo jej připevnit přímo na fotoaparát či stativ.
Optika
Optika mikroskopu je korigována na nekonečno. Trinokulární tubus, který se používá pro montáž kamery, je umístěn vertikálně. Světelný paprsek lze nasměrovat buď do okulárů, nebo do trinokulárního tubusu. Kamera není součástí základní konfigurace. Práce s tímto mikroskopem je pohodlná po dlouhé hodiny, protože binokulární hlavice je nakloněna o 30°. Na levém okuláru je k dispozici dioptrická korekce pro přizpůsobení optiky zraku uživatele.
V otočném nosiči objektivů je 5 otvorů. Sada obsahuje 4 plánovací achromatické objektivy. Po jejich instalaci zbývá jeden slot pro instalaci volitelného zařízení. Objektivy s dlouhou pracovní vzdáleností jsou určeny pro mikroskopii v jasném poli.
Osvětlení
Mikroskop používá pouze osvětlení odraženým světlem. Osvětlovací systém zahrnuje polarizační zařízení, clonu a polní clonu. Zdroj světla: 30 W halogenová žárovka. Její světlo je příjemné pro oči, takže nepřispívá k únavě očí. Membránu a zdroj světla lze vycentrovat a k dispozici je Köhlerovo nastavení osvětlení. K dispozici jsou barevné filtry.
Pracovní stolek a zaostřovací mechanismus
Stojan a zaostřovací mechanismus jedinečné konstrukce poskytují dvě výhody: kompaktní rozměry a možnost pozorovat vzorky libovolné výšky. Mikroskop lze snadno umístit na laboratorní nábytek o maximální výšce 40 cm. Ke zkoumání malých vzorků se používá dvouosý stolek. Zaostřování se nastavuje otáčením koaxiálních knoflíků pro hrubé a jemné zaostřování umístěných na obou stranách stojanu. Mechanismy pracují hladce a přesně. Lze také upravit hrubé napětí.
Příslušenství
Mikroskop lze rozšířit o volitelné příslušenství: objektivy s dlouhou pracovní vzdáleností, okuláry, digitální fotoaparát, kalibrační sklíčka.
Klíčové vlastnosti mikroskopu:
- Žádná omezení týkající se výšky a velikosti vzorku
- Trinokulární hlava s trinokulárním tubusem pro montáž digitálního fotoaparátu a s rozdělovačem paprsků 100:0 a 0:100
- 30 W halogenová žárovka s teplým světlem pro práci v odraženém světle při použití technik mikroskopie v jasném poli a polarizační mikroskopie
- Barevné filtry, možnost nastavení Köhlerova osvětlení, zdroj světla a clony pro pole a clonu, které lze vycentrovat
- Kompaktní stojan pro montáž mikroskopu na malý nábytek
- Množství volitelného příslušenství
Klíčové vlastnosti fotoaparátu:
- Fotoaparát pracuje samostatně bez připojení k počítači prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím rozhraní USB 2.0
- Rozlišení fotoaparátu je 1920x1080 px – ideální volba pro zobrazení snímků na monitoru s rozlišením Full HD
- 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní videa pro pozorování pohybujících se objektů, nahrávání videa a pohyb preparátu bez trhání nebo zpoždění
- Barevný snímač CMOS SONY Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.
- Software s funkcemi fotografování, záznamu videa, úprav obrazu, externího zobrazení, lineárního a úhlového měření
Obsah sady:
- Digitální fotoaparát MAGUS CHD20 (digitalni fotoaparat, kabel HDMI (1,5 m), kabel USB 2.0 (2 m), USB mys, pametova karta SD 32 GB, napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD20Stojan se zaostřovacím mechanismem, pódiem a otočným nosičem objektivů
- Osvětlovací soustava pro pozorování v odraženém světle s krytem
- Trinokulární hlava
- Plan achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 WD 20,2 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Základna s napájecím vstupem
- Napájecí kabel
- Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Plan achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD 3,98 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD 2,08 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD 1,25 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
- Kalibrační sklíčko
ID výrobku | 83029 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018348 |
Velikost balení (DxŠxV) | 39x37x73 cm |
Přepravní hmotnost | 22.25 kg |
Typ | světlo / optické, digitální, metalurgický |
Hlava | trinokulární |
Hlava typ |
Siedentopf |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 50–500 základní (*volitelně: 50–1000/1250/1500/2000/2500) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | plan achromatické s korekcí na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; parfokální vzdálenost 45 mm (*volitelně: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (suché)) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 185x140 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 35/30 |
Pracovní stolek, mm | dvouosý mechanický; velikost základny mikroskopu: 300x240 mm |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Clona | vestavěná clona a pole |
Zaostření | koaxiální, hrubý (s hrubým nastavením zaostřovacího napětí) a jemný (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 12 V/30 W |
Světelné filtry | zelená, modrá, žlutá, matná |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | metalurgický |
Umístění světelného zdroje | horní |
Metody pozorování | světlé pole, polarizace |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Digitální fotoaparát | |
Snímač | Sony Exmor/Starvis CMOS |
Barevný/černobílý | barevný |
Megapixely | 2 |
Maximální rozlišení, px | 1920x1080 |
Velikost snímače | 1/2" (7,2x4,05 mm) |
Rozměr pixelu, mkm | 3.75x3.75 |
Konektory rozhraní | USB 2.0, HDMI 1,4 |
Paměťová karta | SD až 32 GB |
Možnost připojení dalších zařízení | myš (USB), flash disk (USB) |
Citlivost na světlo | 1175 mV s 1/30 s |
Poměr signálu k šumu | 0,15 mV při 1/30 s |
Expoziční čas | 0,04 ms – 1000 ms |
Záznam videa | ✓ |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 60 při rozlišení 1920x1080 (HDMI), 50 při rozlišení 1920x1080 (USB) |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg, *.tif |
Formát videozáznamů | *.h264/*.h265, *.mp4 |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Software | HDMI: vestavěné; USB: MAGUS View |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
Typ montáže | C-mount |
Tělo | CNC slitina hliníku |
Napájení fotoaparátu | DC adaptér 12 V, 1 A |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
Monitor | |
Typ matrice | IPS |
Úhlopříčka displeje, palce | 13.3 |
Rozlišení displeje, px | 1920x1080 (Full HD) |
Poměr stran | 16:9 |
Jas, cd/m² | 400 |
Počet zobrazovaných barev | 16,7 m |
Kontrast | 1000:1 |
Horizontální/vertikální pozorovací úhel, ° | 178/178 |
Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
Frekvence optického zdroje, Hz | 60 |
Typ matrice podsvícení | LED |
Životnost podsvícení LED, h | 50000 |
Rozhraní | HDMI |
Teplotní rozsah fotoaparátu, °C | -15...+55 |
Rozsah provozní vlhkosti, % | 10 — 90 |
Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Spotřeba elektrické energie, W | 12 (max.) |
